一、SBWR热電偶温度變送器、SBWZ热電阻温度變送器是DDZ-S系列儀表中的現场安装式温度變送單元。它采用二線傳送方式（两根導線作为電源輸入，信号輸出的公用傳輸線）。将热電偶、热電阻信号變換成輸入電信号或被測温度或成線性的4～20mA的輸出信号，變送器可以安装于热電偶、热電阻的接線盒內與之形成一體化結構。它作为新一代測温儀表可廣泛應用于冶金、石油化工、電力、輕工、紡織、食品、國防以及科研等工業部门。
二、温度變送器特點
1、采用环氧樹脂密封結構，因此抗震、耐温，适合在惡劣現场环境中安装使用。
2、現场安装于热電阻、热電偶的接線盒內，直接輸出4～20mA，这样既省去較貴的補償導線費用，又提高了信号长距離傳送过程中的抗干擾能力。
3、精度高、功耗低、使用环境温度範圍宽、工作稳定可靠。
4、量程可調，并具有線性化較正功能，热電偶温度變送器具有冷端自動補償功能。應用面廣，既可與热電偶、热電阻形成一體化現场安装結構，也可作为功能模块安装入檢測设備中。
三、主要技術指标：
1、輸入：热電阻Pt100、Cu50、Cu100
热電偶K、E、S、B、T、J、N
2、輸出：在量程範圍內輸出4～20mA直流信号可與热電阻温度計的輸出電阻信号成線性，可與热電阻温度計的輸入温度信号成線性；可與热電偶輸入的毫伏信号成線性，也可與热電偶温度計的輸入温度信号成線性。
3、基本誤差：±0.2%、±0.5%
4、傳送方式：二線制
5、變送器工作電源電壓zui低12V，zui高35V，額定工作電壓24V。

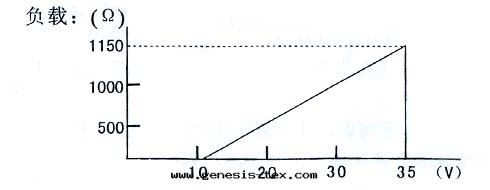

6、負载：极限負二载電阻按下式計算
RL（max）=50×（Vmm-12）
即24V时負载電阻可在0～600Ω範圍內選用）額定負载250Ω。
注：量程可調式變送器，改變量程时零點與滿度需反複調试；電偶型變送器在調试前須预热30分鐘。
7、环境温度影響≤0.05%1℃
8、正常工作环境：
a、环境温度 -25℃～+80℃
b、相对湿度5%～95%
c、機械振動f≤55Hz振幅＜0.15mm
四、型号、類别：
