應用
    SBW系列温度變送器模块为24V供電、二線制的一體化變送器。産品采用進口集成電路，将热電阻或热電偶的信号放大，并轉換成4-20mA或0-10mA的輸出電流,或0～5V的輸出電壓。其中铠装變送器可以直接測量气體或液體的温度特别适用于低温範圍測量，克服了冷凝水对測温所带来的影響.

特點
    SBW系列温度變送器模块有如下特點：可直接安装在傳感器接線盒內、信号準确、可遠傳（大1000M）、精度高、抗干擾、长期稳定性好、免維護。該系列産品已廣泛應用于工業控制各領域。

技術參數及说明

热電阻測量範圍	PT100：-200～650℃；CU50：-50～150℃
热電偶測量範圍	K分度：300～1200℃； E分度：200～800℃；S分度：600～1600℃
輸出信号	4-20mA，0-10mA,0-10V，0-5V任選
測量精度	热電阻：0.2～0.3% 热電偶：1～2%
温度漂移	0.025%/℃,年漂移小于0.5%
工作電源	+12VDC或+24VDC±10%
工作环境	0～70℃
儲存环境	-40～+85℃
負载能力	0～500歐姆
變送器型号命名 與含義	變送器類型分度号接線盒護管外徑固定方式及插入深度RWB热電阻PT100A防水1-16mm用文字说明DWB热電偶CU502-12mm

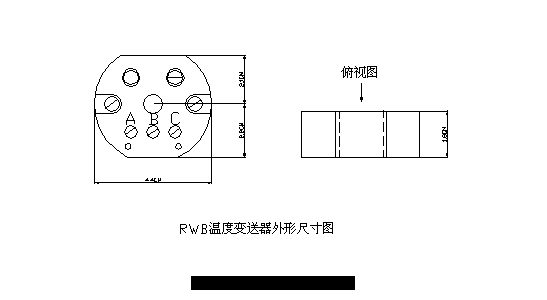

外型图

注意事項
SBW系列温度變送器模块的供電電源不得有尖峰，否則容易損壞變送器。變送器的校準應在加電5分鐘後進行，并且要注意當时环境温度。測高温时(>>100℃)傳感器腔與接線盒間應用填充材料隔離,防止接線盒温度过高燒壞變送器.在干擾嚴重的情況下使用傳感器，外殼應牢固接地避免干擾.電源及信号輸出應采用Ф10屏蔽電缆傳輸，壓線螺母應旋緊以保證气密性。只有RWB型有0~10mA輸出,为三線制，在量程值的5%以下,由于三极管的關斷特性造成不線性.變送器每6个月應校準一次.DWB因受電路限制不能進行線性修正，好按说明選擇量程以保證其線性。
